Tutorial Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por Alynam el Vie Sep 30, 2011 8:59 am

I Instalacion del perfil.
1.- descargan el  archivo del perfil (creado  por  mi, pueden hacer los  suyos  pero este  calza con las opciones de  los materiales que  colocare  mas  adelante)
Link: MediaFire Actualisado
2.- Le  cambian el  nombre y lo copian en la carpeta  perfiles en la libreria
(C:\ProgramData\Autodesk\RAC 2011\Metric Library\Perfiles\Muro Cortina y peguenlo  tambien en  C:\ProgramData\Autodesk\RAC 2011\Metric Library\Perfiles\Muro Cortina por si  las moscas)
Si  no  tienen revit 2011
cambienle  el año en  RAC* en  otros  ordenadores  en  ves de  salir  Programdata sale Datos de  Programa  o  similar es  una  carpeta  oculta
3.- abren la familia y  le  ponen  en  la  heramienta  cargar en proyecto y ponen el archivo con que  estan  trabajando (Por si  las moscas)

II Modelado
1.- Se crea  una  cubierta por extruccion
2.- En el  tables de  propiedades cambiamos el tipo a cristaleria inclinada, luego editar tipo
3.- En patron de rejilla 1 colocan en  diseño distancia  fija y en espaciado 0.25m
4.- Todo el resto debera decir ninguno, estar en  gris o en  el  espacio en  blanco dentro de editar  tipo
5.- En inicio  selecionan la herramienta montante luego propiedades, editar tipo, Pefil colocan  el  nombre del la familia nueva y aceptan
6.- Luego selecionan la opcion todas la lineas de rejilla click en la cubierta  y listo, despues  borren los  montantes de los bordes
   exteriores.
7.- selecionan su  cubierta a  cabalidad aplican filtro  selecionan los  paneles de  muro de  cortina (los  vidrios) y  le  cambien el  material por  aire, pasan a  aspecto modelizado y le activan la trasparenciay su  catidad  al  maximo

III Maps (Teturas para  el  render)
1.- selecionan un montante, en propiedades editar tipo, luego  van al  panel de  materiales y  buscan teja, luego aspecto modelizado; en color cambienlo a  negro.
2.- en imagen usen  alguna  de   estas texturas (estan en la  libreia de revit)


y  le colocan  en  escala 4.2 x 3.6m
3.- en Difuminado de imagen dejenlo  cerca  de  60
4.-por ultimo  activan el bump o relieve dejan  la cantidad al  maximo y colocan  esta imagen

ESCALA 4.2 x3.6m

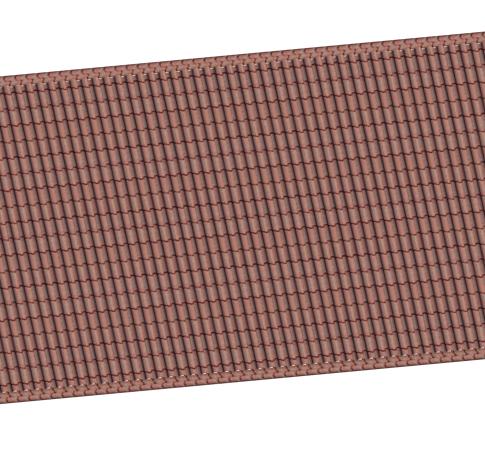

IV Resultados



Última edición por Alynam el Jue Dic 01, 2011 8:32 am, editado 7 veces

Alynam
Conocido de la casa

Mensajes: 79
Fecha de inscripción: 18/03/2011
Edad: 22
Localización: Valparaiso, Chile

http://www.wix.com/buldingmaq/buldingmaq

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por Guillermo Nieto el Vie Sep 30, 2011 9:45 am

Gracias por compartirlo!!!...excelente!

Guillermo Nieto
Amigo de la casa

Mensajes: 195
Fecha de inscripción: 23/01/2011
Edad: 49
Localización: Bogotá - Colombia

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por Alynam el Vie Sep 30, 2011 10:23 am

con el mismo sistema usando muro de cortina tambien y otros perfiles puedes hacer paneles de tabiqueria, sistemas de vigas, suelos entablados, muros con madera natural, tejas de madera zinc y otros, en caso de hacer esto en los computos podrian sacar directamente la cantida de montantes y consideralo como la cantidad de palo que necesitaran para un tabique, o de algun suelo u otro similar

Alynam
Conocido de la casa

Mensajes: 79
Fecha de inscripción: 18/03/2011
Edad: 22
Localización: Valparaiso, Chile

http://www.wix.com/buldingmaq/buldingmaq

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por Nicholin el Jue Dic 01, 2011 7:47 am

Alynam, podrias subir de nuevo el link de descarga del perfil? porque está caido. Gracias

Nicholin
Amigo de la casa

Mensajes: 117
Fecha de inscripción: 14/11/2011
Edad: 32
Localización: Buenos Aires, Argentina

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por Alynam el Jue Dic 01, 2011 8:33 am

Listo

Alynam
Conocido de la casa

Mensajes: 79
Fecha de inscripción: 18/03/2011
Edad: 22
Localización: Valparaiso, Chile

http://www.wix.com/buldingmaq/buldingmaq

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por BrendaLee Williams el Miér Feb 20, 2013 6:34 pm

podrias subier el link de descarga porfavor?? graxias Smile

BrendaLee Williams
Nuevo en el foro

Mensajes: 1
Fecha de inscripción: 20/02/2013

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por FERRAN el Jue Feb 21, 2013 3:17 am

Buenos dias , bienvenido al foro BrendaLee Williams el link de descarga esta arriba donde pone
Link: MediaFire

FERRAN
Moderador

Mensajes: 2629
Fecha de inscripción: 21/01/2010
Localización: BARCELONA_ESPAÑA

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por JC_TEC el Jue Jul 04, 2013 1:20 pm

Buenas tardes;

Cuando aplico el paso;

6.- Luego selecionan la opcion todas la lineas de rejilla click en la cubierta y listo, despues borren los montantes de los bordes
exteriores.

Me salta este error,

No es posible crear un montante de muro cortina. Probablemente el segmento de rejilla del montante sea demasiado pequeño.

y no soy capaz de solucionarlo, me podeis hechar una mano

JC_TEC
Nuevo en el foro

Mensajes: 2
Fecha de inscripción: 26/01/2013

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por FERRAN el Jue Jul 04, 2013 3:11 pm

BUenas tardes , para una contestacion mas acertada pon una imagen de tu opcion 6..........saludos

FERRAN
Moderador

Mensajes: 2629
Fecha de inscripción: 21/01/2010
Localización: BARCELONA_ESPAÑA

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por JC_TEC el Jue Jul 04, 2013 3:14 pm

Hola de nuevo, finalmente logré pasar del paso 6, mi problema ahora viene al aplicar los materiales al montante, una vez que cargo las imagenes y configuro, al darle a aceptar, se me cuelga el revit, uso Revit 2013.

JC_TEC
Nuevo en el foro

Mensajes: 2
Fecha de inscripción: 26/01/2013

Volver arriba Ir abajo

Tutorial Re: Teja 3D Metodo: Cristaleria inclinada + maps

Mensaje por FERRAN el Jue Jul 04, 2013 3:37 pm

Buenas tardes , ahora parece ser en mi modesta opinion de la tarjeta grafica o asunto del pc , mira de volver a repetir la accion , gracias..................saludos
