Resuelto (ayuda) grosor de lineas

Mensaje por mikeluketi el Lun Nov 21, 2011 8:36 pm

Hola, empece a usar Revit este año y me resulto muy util, pero estoy teniendo problemas al momento de imprimir y al respetar por ejemplo algunas normas de representacion.

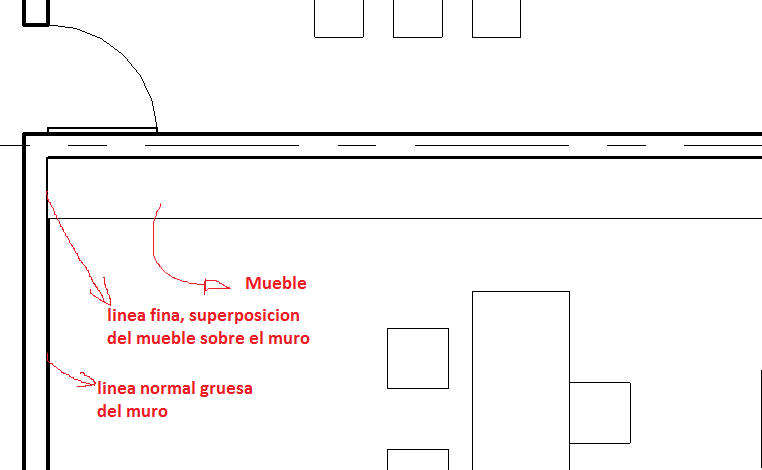

estoy con un problema en la superposición de la linea de la arista de un mueble con la linea de un muro
tengo este muro con un mueble pegado,



Al imprimir el mueble aparece sobre el muro, entonces me imprime una linea mas fina...
no se si se puede cambiar esto, alguna ayuda? muchas gracias


Última edición por mikeluketi el Miér Nov 23, 2011 9:38 pm, editado 2 veces

mikeluketi
Nuevo en el foro

Mensajes : 7
Fecha de inscripción : 21/11/2011

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por CADesigner el Lun Nov 21, 2011 8:56 pm

mikeluketi escribió:Hola, empece a usar Revit este año y me resulto muy util, pero estoy teniendo problemas al momento de imprimir y al respetar por ejemplo algunas normas de representacion.
estoy con un problema en la superposición de la linea de la arista de un mueble con la linea de un muro
tengo este muro con un mueble pegado,
Al imprimir el mueble aparece sobre el muro, entonces me imprime una linea mas fina...
no se si se puede cambiar esto, alguna ayuda? muchas gracias

mike:

Hola, qué tal.
¿Tú creaste el mueble?...
Probablemente no colocaste planos de referencia.


Saludos Cordiales.

..............................................................

" Yo soy el camino, y la verdad, y la vida; nadie viene al Padre, sino por mí "
Jesucristo

CADesigner
Moderador

Mensajes : 1051
Fecha de inscripción : 09/07/2011
Edad : 34
Localización : Estado de México, México

http://www.youtube.com/user/CADesignermex?feature=mhee

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por CADesigner el Lun Nov 21, 2011 9:01 pm

mike:

Mira en un corte o alzado, para comprobar si el mueble tiene una nariz. Probablemente esté dentro del muro.


Saludos Cordiales.

..............................................................

" Yo soy el camino, y la verdad, y la vida; nadie viene al Padre, sino por mí "
Jesucristo

CADesigner
Moderador

Mensajes : 1051
Fecha de inscripción : 09/07/2011
Edad : 34
Localización : Estado de México, México

http://www.youtube.com/user/CADesignermex?feature=mhee

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por mikeluketi el Lun Nov 21, 2011 9:05 pm

CADesigner escribió:
mikeluketi escribió:Hola, empece a usar Revit este año y me resulto muy util, pero estoy teniendo problemas al momento de imprimir y al respetar por ejemplo algunas normas de representacion.
estoy con un problema en la superposición de la linea de la arista de un mueble con la linea de un muro
tengo este muro con un mueble pegado,
Al imprimir el mueble aparece sobre el muro, entonces me imprime una linea mas fina...
no se si se puede cambiar esto, alguna ayuda? muchas gracias

mike:

Hola, qué tal.
¿Tú creaste el mueble?...
Probablemente no colocaste planos de referencia.


Saludos Cordiales.

Hola!
el mueble es creado, es un simple prisma,
tenes algun link de tutorial para ver las referencias a usar para estas circunstancias??? muchas gracias

mikeluketi
Nuevo en el foro

Mensajes : 7
Fecha de inscripción : 21/11/2011

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por CADesigner el Lun Nov 21, 2011 9:12 pm

mike:

Te recomiendo que lo separes del muro, lo que sucede que cuando se crea el mobiliario se le agrega una pantalla o máscara para que no se vea el piso por debajo de mueble, por ejemplo. Entonces esta pantalla está cubriendo parte de la línea del muro.


Saludos Cordiales.


..............................................................

" Yo soy el camino, y la verdad, y la vida; nadie viene al Padre, sino por mí "
Jesucristo

CADesigner
Moderador

Mensajes : 1051
Fecha de inscripción : 09/07/2011
Edad : 34
Localización : Estado de México, México

http://www.youtube.com/user/CADesignermex?feature=mhee

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por mikeluketi el Lun Nov 21, 2011 9:18 pm

CADesigner escribió:mike:

Te recomiendo que lo separes del muro, lo que sucede que cuando se crea el mobiliario se le agrega una pantalla o máscara para que no se vea el piso por debajo de mueble, por ejemplo. Entonces esta pantalla está cubriendo parte de la línea del muro.


Saludos Cordiales.


mencionaste mas arriba algo de referencias, no se puede generalizar esto en todas las familias?, porque son todos los muebles pegados a los muros en que me sucede esto, y seria modificar su longitud (por los que estan tocando en sus 3 lados con muros) y tambien, como decis,separarlos del muro que da al fondo del mueble.
gracias por contestar

mikeluketi
Nuevo en el foro

Mensajes : 7
Fecha de inscripción : 21/11/2011

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por CADesigner el Lun Nov 21, 2011 9:54 pm

mike:

Lo de los planos de referencia es cuando estás creando alguna familia, en este caso de mobiliario. No sé si tengas los conocimientos para hacerlo. Dentro del foro en el área de descargas me parece, hay un manual de creación de familias.

Lo mejor es separarlos, así evitas que la pantalla se encime sobre la línea del muro.


Saludos Cordiales.

..............................................................

" Yo soy el camino, y la verdad, y la vida; nadie viene al Padre, sino por mí "
Jesucristo

CADesigner
Moderador

Mensajes : 1051
Fecha de inscripción : 09/07/2011
Edad : 34
Localización : Estado de México, México

http://www.youtube.com/user/CADesignermex?feature=mhee

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por mikeluketi el Lun Nov 21, 2011 10:32 pm

CADesigner escribió:mike:

Lo de los planos de referencia es cuando estás creando alguna familia, en este caso de mobiliario. No sé si tengas los conocimientos para hacerlo. Dentro del foro en el área de descargas me parece, hay un manual de creación de familias.

Lo mejor es separarlos, así evitas que la pantalla se encime sobre la línea del muro.


Saludos Cordiales.

ok! perfecto, busco unos tutoriales, si no encuentro, los separo, pero intento con las referencias, muchas gracias, saludo!

mikeluketi
Nuevo en el foro

Mensajes : 7
Fecha de inscripción : 21/11/2011

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por FERRAN el Mar Nov 22, 2011 2:44 am

el mueble esta encima de la linea del muro, tan solo mover hacia la derecha y tambien para que quede separado desplazarlo hacia delante del muro horizontal

FERRAN
Moderador

Mensajes : 3074
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por mikeluketi el Mar Nov 22, 2011 11:56 am

FERRAN escribió:el mueble esta encima de la linea del muro, tan solo mover hacia la derecha y tambien para que quede separado desplazarlo hacia delante del muro horizontal

si, voy a hacer eso, gracias. mi duda era si no hay una solucion mas prolija, porque tendre q hacer esto con todos los muebles...
por ejemplo pense que podria ser como en autocad, q una linea mas gruesa tapa a otra menor

mikeluketi
Nuevo en el foro

Mensajes : 7
Fecha de inscripción : 21/11/2011

Volver arriba Ir abajo

Resuelto Re: (ayuda) grosor de lineas

Mensaje por ASG el Miér Nov 23, 2011 9:37 pm

SOLUCION!! cheers cheers cheers

Entrar en "modificaciones de visibilidad/graficos" de la planta, ir hasta mobiliario, y tildar la columna "transparencia"

ASG
Conocido de la casa

Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Volver arriba Ir abajo
