Resuelto Sombra en arbol

el Jue Nov 24, 2011 4:13 pm
Hola gente del taller! me registre hace poco, pero conozco el taller, soy estudiante de arq, en segundo año y empece este año a usar revit. La verdad me ecanto, una ayuda terrible.

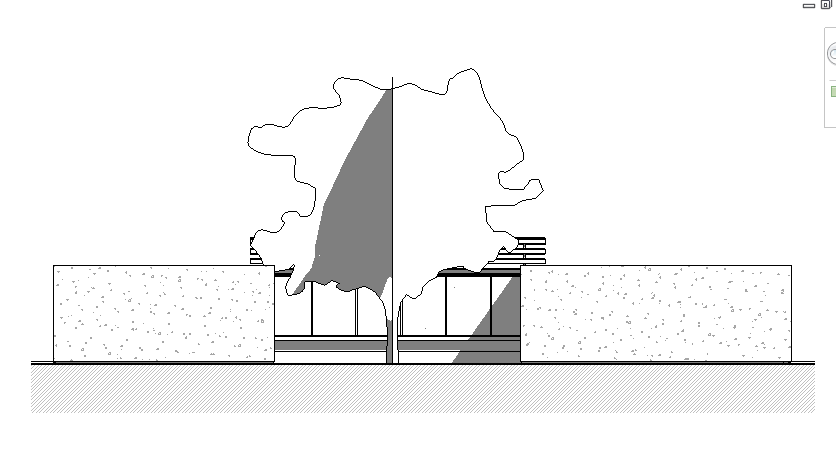

Les quiero consultar sobre un tema q no encontre solucion, y no se si la tiene. en un proyecto q estoy haciendo tengo una vista a la que le agrego sombras. bueno, el problema es que tengo un arbol, y este se arroja una sombra a si mismo con la forma del bloque sin modelizar y queda bastante feo en la vista


lo que yo quiero es q el arbol no sea afectado por la sombra, q este pero q no se marque. no se si sera posible, o alguna solucion similar. en el caso de no ser posible, estare obligado a ocultar dicho arbol de las vistas Sad Sad

gracias! hasta luego


Última edición por ASG el Sáb Nov 26, 2011 7:25 am, editado 3 veces
avatar
antozele
Conocido de la casa
Mensajes : 62
Fecha de inscripción : 04/08/2011
Edad : 32
Localización : Costa Rica

Resuelto Re: Sombra en arbol

el Jue Nov 24, 2011 5:34 pm
No he tenido problema así pero está interesante. Me quedo por aquí para escuchar propuestas. Suerte y Bienvenido. Aunque yo también soy ligeramente nuevo.
avatar
Guillermo Nieto
Amigo de la casa
Mensajes : 193
Fecha de inscripción : 23/01/2011
Edad : 52
Localización : Bogotá - Colombia

Resuelto Re: Sombra en arbol

el Jue Nov 24, 2011 6:59 pm
Esta es una referencia gráfica de un RPC que se visualiza en el proyecto mientras haces un render para que se visualice la imagen real del arbol. Los RPC`s son imagenes puestas en los modelos que se visualizan solo cuando se hace un render.

Hay dos posibles soluciones. Editas la familia y modificas el icono que se ve en la representacion del RPC o sea la figura que tienes..... puedes suprimir una de las dos siluetas que conforman esta imagen que en realidad son dos planos cruzados para representar la idea de volumetria del arbol.

La otra es que utilices un arbol modelizado y no un RPC.

Ojala me haya hecho entender.
avatar
ASG
Conocido de la casa
Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Resuelto Re: Sombra en arbol

el Jue Nov 24, 2011 7:21 pm
@Guillermo Nieto escribió:Esta es una referencia gráfica de un RPC que se visualiza en el proyecto mientras haces un render para que se visualice la imagen real del arbol. Los RPC`s son imagenes puestas en los modelos que se visualizan solo cuando se hace un render.

Hay dos posibles soluciones. Editas la familia y modificas el icono que se ve en la representacion del RPC o sea la figura que tienes..... puedes suprimir una de las dos siluetas que conforman esta imagen que en realidad son dos planos cruzados para representar la idea de volumetria del arbol.

La otra es que utilices un arbol modelizado y no un RPC.

Ojala me haya hecho entender.


si! perfecto,
la segunda opcion, la de usar un arbol modelizado,
me podrias explicar como es esO? yo pensaba que los arboles solo se podian ver en su modo real mediante un render. se puede mostrar en su forma real en una vista "lineas ocultaS"???
gracias por tu respuesta, un saludo
avatar
ASG
Conocido de la casa
Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Resuelto Re: Sombra en arbol

el Jue Nov 24, 2011 7:48 pm
@Guillermo Nieto escribió:Esta es una referencia gráfica de un RPC que se visualiza en el proyecto mientras haces un render para que se visualice la imagen real del arbol. Los RPC`s son imagenes puestas en los modelos que se visualizan solo cuando se hace un render.

Hay dos posibles soluciones. Editas la familia y modificas el icono que se ve en la representacion del RPC o sea la figura que tienes..... puedes suprimir una de las dos siluetas que conforman esta imagen que en realidad son dos planos cruzados para representar la idea de volumetria del arbol.

La otra es que utilices un arbol modelizado y no un RPC.

Ojala me haya hecho entender.


estoy probando la primer solucion, pero al editar la famila, esas dos hojas q se ven en vista como "cruzadas" el modelo en la familia es una sola y no la puedo separar.
estoy trabajando en el proyecto con las 4 vistas en simultaneo, si pudiera borrar una de estas capas del arbol, lo q voy a hacer es duplicar el arbol en la misma posicion y girar uno 90°, y oculto un arbol en la vista norte y sur, y oculto el otro arbol en la vista este y oeste


pero como muestro en la img, no puedo separar esas dos caras del arbol
avatar
Luis Ernesto
Amigo de la casa
Mensajes : 251
Fecha de inscripción : 25/08/2010
Edad : 25
Localización : Ciudad, Guatemala,C.A.

Resuelto Re: Sombra en arbol

el Jue Nov 24, 2011 8:20 pm
Buena noche

Me imagino que si usas la segunda opcion tendrias que renderizar por aparte el arbol y usar photoshop para montarlo en el alzado... y no, no hay opcion que saque los rpc ya modelizados en linea oculta...ni poniendolo en realista...

Saludos...
avatar
FERRAN
Moderador
Mensajes : 3176
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Resuelto Re: Sombra en arbol

el Vie Nov 25, 2011 5:12 am




corregirme , para continuar
avatar
ASG
Conocido de la casa
Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Resuelto Re: Sombra en arbol

el Vie Nov 25, 2011 12:11 pm
@FERRAN escribió:

corregirme , para continuar

ferran, no te entendi, veo en tus imagenes un arbol y la sombra q arroja a si mismo, eso es lo que quiero sacar.
avatar
FERRAN
Moderador
Mensajes : 3176
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Resuelto Re: Sombra en arbol

el Vie Nov 25, 2011 1:35 pm
megaupload.com GDUQEAAW
te mando el archivo , pero para que properase tu idea lo que dice el colega guillermo va mejor
La otra es que utilices un arbol modelizado y no un RPC.
avatar
ASG
Conocido de la casa
Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Resuelto Re: Sombra en arbol

el Vie Nov 25, 2011 3:00 pm
@FERRAN escribió:gaupload. GDUQEAAW
te mando el archivo , pero para que properase tu idea lo que dice el colega guillermo va mejor
La otra es que utilices un arbol modelizado y no un RPC.

hola ferran
me dice no disponible ese archivo..
pero como se hace lo que dice guillermo? no pude dividir las dos capas del arbol.
avatar
FERRAN
Moderador
Mensajes : 3176
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Resuelto Re: Sombra en arbol

el Sáb Nov 26, 2011 3:52 am
bueno e mirado y efectivamente dice que no esta disponible que se espere a mas tarde bueno ire mirando y sino lo volvere a subir.
el colega guillermo dice que busques un arbol que ya este modelizado y no uses u RPC para esto ves a REVIT CITY ahi encontraras arboles que no son RPC ya modelados y no te pasara o ono obtendras lo que tu no deseas.

guillermo dice bien lo de las capas del arbol pero tienes que editarlo cambiar y es un lio yo haria lo segundo arbol modelizado

avatar
FERRAN
Moderador
Mensajes : 3176
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Resuelto Re: Sombra en arbol

el Sáb Nov 26, 2011 4:53 am




aqui tu arbol y solucion
avatar
FERRAN
Moderador
Mensajes : 3176
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Resuelto Re: Sombra en arbol

el Sáb Nov 26, 2011 5:04 am
megaupload.com GJPKAGAS
archivo rvt con arbol ya modelizado es la imagen de arriba
avatar
ASG
Conocido de la casa
Mensajes : 41
Fecha de inscripción : 23/11/2011
Localización : Argentina

Resuelto Re: Sombra en arbol

el Sáb Nov 26, 2011 7:24 am
@FERRAN escribió:
archivo rvt con arbol ya modelizado es la imagen de arriba

muchas gracias por la ayuda!
