Visualización de columnas en planta Empty Visualización de columnas en planta

el Mar Sep 26, 2017 12:24 pm

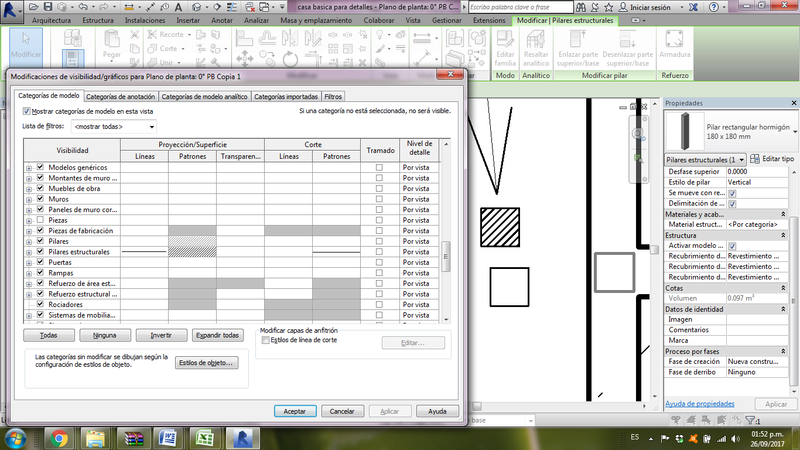

Tengo una vista de planta a la que le estoy modificando ciertas cuestiones de visibilidad a algunas categorías (muros, columnas, etc). Quiero que las columnas (pilares estructurales) se vean con un patrón rallado en diagonal. Modifique esto tal como se ve en la primer imágen. El asunto es que al comienzo veía todas las columnas como buscaba, pero en algún momento cambió, y no se que ni porque.
Visualización de columnas en planta Captur16

Todas las columnas previas se ven sin el patrón. Si coloco una nueva fuera del muro (exactamente igual a las otras) aparece con el patrón, pero si la muevo dentro del muro, desaparece, y queda como se ve en la 2da imagen.

Visualización de columnas en planta Captur14

Qué debería hacer? qué no estoy viendo? desde ya muchas gracias!
FERRAN
FERRAN
Moderador
Mensajes : 3239
Fecha de inscripción : 21/01/2010
Localización : BARCELONA_ESPAÑA

Visualización de columnas en planta Empty Re: Visualización de columnas en planta

el Mar Sep 26, 2017 1:11 pm
Buenas tardes a qui soluciones al tema, saludos
https://knowledge.autodesk.com/es/support/revit-products/troubleshooting/caas/sfdcarticles/sfdcarticles/ESP/Revit-Structural-columns-get-coverred-by-floor-slabs-in-floor-plans.html
http://help.autodesk.com/view/RVT/2016/ESP/?guid=GUID-7C5EC03A-77C6-49C7-8FB0-77ACC2320A9D
https://www.youtube.com/watch?v=xyW-bIwmcwU

Revisa en las propiedades de la Vista en la opción Underlay o Subyacente, asegúrate de seleccionar el mismo nivel en el que estás trabajando. Posteriormente utilizas la herramienta LineWork para sobreescribir las líneas y representarlas como una proyección, después puedes desactivar la opción Underlay y las proyecciones se mantendrán.
eMe
eMe
Nuevo en el foro
Mensajes : 3
Fecha de inscripción : 03/09/2017

Visualización de columnas en planta Empty Re: Visualización de columnas en planta

el Mar Sep 26, 2017 7:44 pm
gracias FERRAN, probaré
